Elektrokonstruktion ohne Medienbruch —
von der ersten Schaltplanseite bis zur Revision.
Unsere Leistungen im Detail
Schaltpläne, die nicht mit der realen Verdrahtung übereinstimmen. Mehrfache Datenhaltung in verschiedenen Systemen. Änderungen, die nicht durchgängig nachgezogen werden. Fehlende oder veraltete Revisionen bei der Übergabe. Das sind die Probleme, die uns Kunden täglich schildern — und genau das lösen wir.
Mit EPLAN Electric P8 als durchgängigem Engineering-System erstellen wir Ihre Stromlaufpläne, Klemmenpläne, Kabelpläne und automatische Reports in einem einzigen System. Keine doppelte Datenhaltung. Keine Übertragungsfehler. Jede Änderung wird automatisch in allen abhängigen Dokumenten nachgezogen — vom Stromlaufplan bis zur Stückliste.
Unsere Makro-Bibliothek ermöglicht eine schnelle, normgerechte Konstruktion nach IEC 61439, DIN EN 60204-1 und VDE 0113. Durch die direkte Schnittstelle zu EPLAN Pro Panel fließen Ihre 2D-Schaltpläne nahtlos in die 3D-Aufbauplanung — ohne Medienbruch, ohne Informationsverlust. Das Ergebnis: bis zu 44% Engineeringersparnis gegenüber konventioneller Methode.
Bei der Übergabe erhalten Sie ein vollständig revisionsgesichertes Projekt — als PDF, DXF, natives EPLAN-Projekt oder XML-Export. Mit lückenloser Änderungshistorie, damit Sie auch in fünf Jahren noch nachvollziehen können, wer wann was geändert hat.
Fachartikel: Elektrokonstruktion mit EPLAN Electric P8 im DetailLeistungsumfang
- Stromlaufpläne nach IEC 61439 / DIN EN 60204-1
- Automatische Klemmenpläne, Kabelpläne & Stücklisten
- Makro-Bibliothek für schnelle Konstruktion
- Revisionsmanagement mit Änderungshistorie
- Normgerecht nach VDE 0113
- Direkte Schnittstelle zu EPLAN Pro Panel 3D
- Übergabe als PDF, DXF, EPLAN-Projekt & XML
- Bis zu 44% Engineeringersparnis
- Automatische Drahtsatzerstellung mit Längen, Querschnitten und Beschriftung aus dem 3D-Modell
So entsteht Ihre Elektrokonstruktion — in fünf Schritten
Von der ersten Anforderung bis zur revisionssicheren Übergabe arbeiten wir in einem einzigen, durchgängigen Datenmodell. Jeder Schritt baut auf dem vorherigen auf — ohne Systemwechsel, ohne Abtippen, ohne Informationsverlust.
Anforderung & Konzept
Wir klären Funktionsumfang, Normanforderungen und Schnittstellen. Vorhandene Schaltpläne, Lastenhefte oder Fremdprojekte übernehmen wir und führen sie in EPLAN Electric P8 zusammen.
Stromlaufplan in EPLAN Electric P8
Aus unserer geräteorientierten Makro-Bibliothek entstehen normgerechte Stromlaufpläne. Betriebsmittelkennzeichnung, Klemmen- und Kabelpläne werden automatisch mitgeführt.

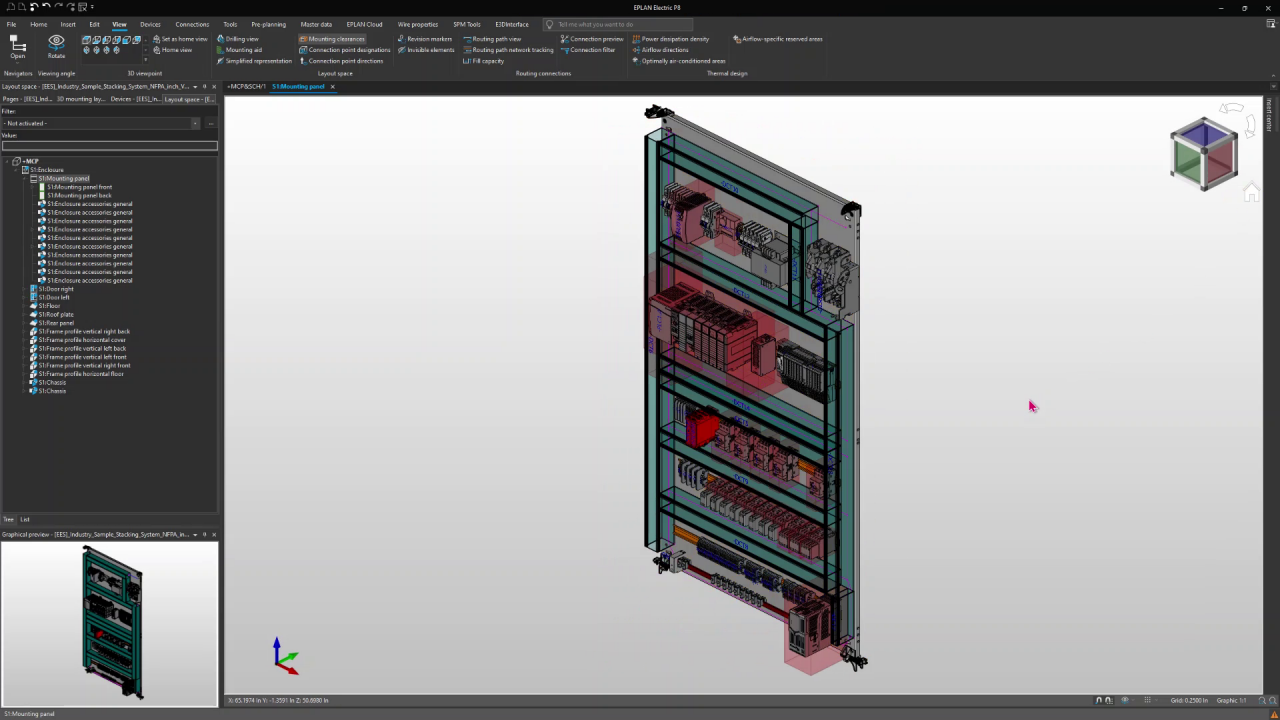

Durchgängig ins 3D-Modell
Über die direkte Schnittstelle zu EPLAN Pro Panel fließt der Schaltplan medienbruchfrei in die 3D-Aufbauplanung — mit Montageflächen, Verdrahtungswegen und Drahtlängen.
Automatische Fertigungsdaten
Stücklisten sowie Klemmen-, Kabel- und Drahtsätze mit Querschnitten, Längen und Beschriftung erzeugt das System automatisch aus dem Modell — das reduziert den Engineeringaufwand um bis zu 44%.
Revisionssichere Übergabe
Sie erhalten das vollständige Projekt als PDF, DXF, natives EPLAN-Projekt und XML — mit lückenloser Änderungshistorie für Audits und die spätere Instandhaltung.
Wofür wir konstruieren
Elektrokonstruktion ist bei EVO kein isoliertes Gewerk, sondern der Anfang einer durchgängigen Prozesskette. Ob als reine Konstruktionsleistung oder als erster Schritt zum fertigen Schaltschrank — die Daten bleiben dieselben, vom Stromlaufplan bis zur Fertigung.
Maschinen- & Anlagenbau
Vollständige Elektrokonstruktion als Grundlage für den fertigen Schaltschrank — von der Einzelmaschine bis zur Serie.
Zum SchaltschrankbauSteuerungstechnik & SPS
Die Konstruktion liefert die saubere Basis für die SPS-Programmierung nach IEC 61131-3 — ohne Bruch zwischen Hardware und Software.
Zur SPS-ProgrammierungRetrofit & Modernisierung
Bestandsanlagen ohne aktuelle Doku bringen wir wieder auf einen sauberen, normgerechten und revisionssicheren Stand.
Zum RetrofitReine Konstruktionsleistung
Als EPLAN-Dienstleister übernehmen wir die Elektrokonstruktion auch losgelöst vom Schaltschrankbau — vom Einzelplan bis zum Gesamtprojekt.
Zum EPLAN-DienstleisterHäufige Fragen
Welche Engineering-Software setzt EVO in der Elektrokonstruktion ein?
Wir arbeiten durchgängig mit EPLAN Electric P8. Stromlaufpläne, Klemmenpläne, Kabelpläne und automatische Reports entstehen in einem einzigen System — keine doppelte Datenhaltung, keine Übertragungsfehler.
Nach welchen Normen wird konstruiert?
Normgerecht nach IEC 61439, DIN EN 60204-1 und VDE 0113. Unsere Makro-Bibliothek ermöglicht eine schnelle, normkonforme Konstruktion.
Was bedeutet „ohne Medienbruch“?
Über die direkte Schnittstelle zu EPLAN Pro Panel fließen Ihre 2D-Schaltpläne nahtlos in die 3D-Aufbauplanung — ohne Informationsverlust. Jede Änderung wird automatisch in allen abhängigen Dokumenten nachgezogen. Das spart bis zu 44% Engineeringaufwand gegenüber der konventionellen Methode.
In welchen Formaten erhalte ich die Dokumentation?
Sie erhalten ein vollständig revisionsgesichertes Projekt als PDF, DXF, natives EPLAN-Projekt oder XML-Export — mit lückenloser Änderungshistorie, damit auch in fünf Jahren nachvollziehbar bleibt, wer wann was geändert hat.
Übernehmen Sie auch bestehende oder fremd erstellte Schaltpläne?
Ja. Wir übernehmen vorhandene EPLAN-Projekte ebenso wie Pläne aus anderen Systemen oder Papier- und PDF-Bestände und führen sie in ein sauberes, durchgängiges EPLAN-Electric-P8-Projekt über — inklusive normgerechter Betriebsmittelkennzeichnung und aktualisierter Revision.
Bekomme ich die Elektrokonstruktion auch ohne Schaltschrankbau?
Ja. Als EPLAN-Dienstleister liefern wir reine Konstruktions- und Dokumentationsleistung — von einzelnen Stromlaufplänen bis zum kompletten Anlagenprojekt. Auf Wunsch übernehmen wir anschließend Fertigung, Gehäusebearbeitung und Verdrahtung aus einer Hand.
Wie stellt EVO die Normkonformität sicher?
Durch eine gepflegte Makro- und Symbolbibliothek nach IEC 61439, DIN EN 60204-1 und VDE 0113 sowie konsequente Revisionsführung. So ist jede Konstruktion von Beginn an normgerecht — nicht erst nach einer nachträglichen Prüfung.
